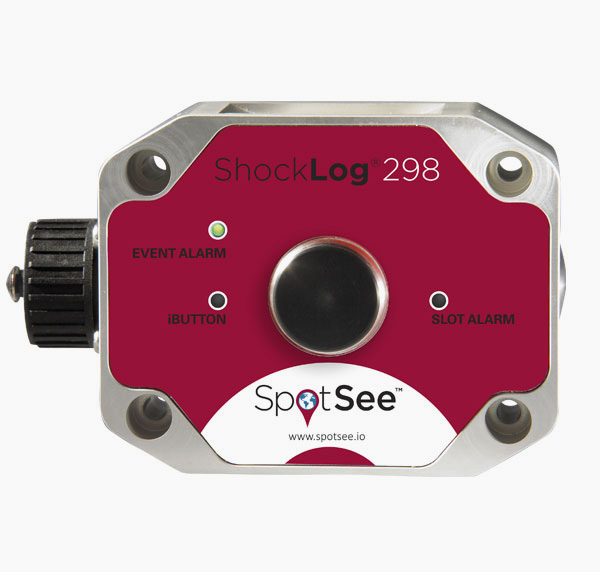

REGISTRADOR PARA VIBRACIONES SHOCKLOG 298

Registro y alerta visual de los impactos y daños de la mercancía

Shocklog 298: uno de los registradores más completos del mercado que permite controlar hasta las vibraciones de la mercancía o maquinaria.

Shocklog 298 emite una alerta visual si su producto se somete a un impacto que puede dañar la seguridad de este. Además controla la temperatura, humedad y geoposicionamiento de su producto.

El ShockLog 298 es el más avanzado de la serie de registradores de impacto Shockwatch, que incluye los registradores de impacto ShockLog 208, ShockLog 248 y los registradores de impacto g-View. Con escala y filtros de frecuencia configurables por el usuario, el ShockLog 298 es la opción más flexible de la línea de registradores. El ShockLog 298 monitorea impactos y temperatura interna, proporciona el valor pico (en el período) y emite informes periódicos con el perfil de impacto del recorrido. El ShockLog 298 registrará la curva de impacto detallada de hasta 870 eventos. Además de esto, los accesorios opcionales o las características integradas le permiten extender la potencia de medición de las unidades ShockLog 298. Defina límites de alarma para que usted sepa cuándo ocurrieron condiciones anormales. Mida la temperatura exterior, humedad, presión, inclinación, vuelco o geoposicionamiento y configure el ShockLog 298 para cumplir los requisitos de su aplicación.

Emite una alerta visual que su producto fue sometido a un impacto con potencial de afectar su desempeño o seguridad, posibilitando así la inspección inmediata y la corrección del problema antes de la entrega al cliente; en el momento en que se recibe el material o antes de la instalación en el campo.

Los clientes utilizan el registrador de impacto ShockLog 248 para:

  • Alertar a los destinatarios y operadores para inspeccionar los productos y equipos, buscando posibles daños
  • Determinar qué configura un daño
  • Detectar el manejo incorrecto durante el transporte, la operación o el almacenamiento, permitiendo la asignación de responsabilidades y la toma de medidas correctivas
  • Hacer los ajustes necesarios en el embalaje de productos, procesos de carga, transporte y modos de transporte
  • Auxiliar en la identificación de oportunidades de mejoras, a través del perfil del trayecto

Este dispositivo permite la transmisión de datos vía iButton o cable USB.

Los iButtons permiten un control sencillo para la configuración, descarga, inicio y detención de ShockLog. Usando un iButton es posible descargar un informe general mientras la unidad se mantiene segura e inviolable. Tenga el completo control de la programación y el total acceso a los datos a través del puerto USB.

Otra opción de comunicación es el módulo opcional de radio frecuencia. La radio ZigBee permite que el ShockLog sea instalado en lugares de difícil acceso y programado / descargado a través de comunicación vía radio.

Las ventajas del software son:

  • Programa simple basado en Windows
  • Instrucciones claras para una implementación rápida y el fácil análisis de los datos.
  • Una visión general de todo el recorrido con los valores de la aceleración pico para todos los tres ejes en un intervalo de tiempo determinado por el usuario, así como una curva de impacto detallada
  • Permite ampliar la resolución para una visión más detallada o exportar datos a programas como MsExcel y MatLab para obtener análisis más detallados.

Las funcionalidades principales del registrador Shocklog 298 son:

  • Registra eventos de impacto; picos X, Y, y Z; gRMS; y temperatura interna
  • Registra hasta 890 eventos
  • Tecnología de acelerómetro piezoeléctrico triaxial, probada en el campo
  • Sensores registran la dirección, amplitud y duración de las fuerzas de impacto
  • Niveles de las alarmas y alertas definidas por el usuario
  • Modo stand-by para maximizar la vida útil de las baterías
  • Luces LED para notificaciones visuales de alarmas y alertas
  • Instalación fácil, sin cables o alambres
  • Clasificación IP67 y protección contra interferencias de RF
  • Permite el uso de sensores de temperatura, humedad y presión
  • La funcionalidad del GPS permite identificar la ubicación exacta de eventos y alarmas en Google Maps (opcional)

Las funcionalidades opcionales del registrador Shocklog 298 son:

  • Sensor de humedad/temperatura (interno)
  • Sensores de humedad/presión/temperatura (externo)
  • Sensor de inclinación y desplazamiento (interno)
  • Registrador de coordenadas geográficas GPS

Aplicaciones

Las principales aplicaciones del dispositivo Shocklog 298:

  • Partes automotrices: motores eléctricos, bombas, parabrisas, motores de combustión, cajas de cambio
  • Transporte: vagones de tren, barcazas, grúas y flotas de camiones
  • Energía: equipo de perforación de petróleo y gas, transformadores de energía, materiales nucleares, paneles solares y turbinas eólicas
  • Defensa y aviación: láseres, misiles, municiones, giroscopios, motores de aeronaves, lanzadores de cohetes y satélites
  • Medicina e investigación: equipos de laboratorios, sistemas de aceleración de partículas, máquinas de resonancia magnética, sillas de dentista

Especificaciones

REGISTRADOR SHOCKLOG 248

Descripción
Rango de temperatura de funcionamiento

-40ºF a 185ºF

-40ºC a 85ºC

Tamaño

4,8in x 3,1in x 2,2in

123mm x 84mm x 55mm

Peso

1,1lbs (sin baterías)

515g (sin baterías)

Batería

2 x 3,6V Litio

2 x 1,5V AA alcalina

Vida de la batería Hasta 18 meses con batería de Litio
Precisión de la escala a 5G +/- 2%
Error adicional en otros rangos +/- 2%
Aceleración +/- 1G a +/- 200G
Filtros de frecuencia (configurable) 10Hz, 40Hz, 50Hz, 90Hz, 120Hz i 250Hz
Límites de alarmas (% rango) 5 – 95%
Tiempo de respuesta 0,25ms

HUMEDAD Y TEMPERATURA

Descripción
Rango de temperatura de funcionamiento

-40ºF a 185ºF

-40ºC a 85ºC

Precisión de temperatura +/- 4ºF / +/- 2ºC
Rango de medición de humedad 0-100% RH
Precisión de la humedad +/- 3% RH
Rango de medición del Punto de Rocío

-40ºF a 185ºF

-40ºC a 85ºC

0-100% HR

Precisión de Punto de Rocío +/- 4ºF / +/- 2ºC

ESPECIFICACIONES de RF

Descripción
Frecuencia de funcionamiento 2.4GHz
Salida (máx.) Hasta +10dBm
Receptor (por 1%) Hasta -100dBm
Tasa de transmisión 250,000bps
Paquete de datos Hasta 125k baudio

ESPECIFICACIONES del RADIO

Descripción
Radio ZigBee
Distancia de transmisión (dependiendo del entorno)

Hasta 1,6 Km

Hasta 1 Milla

Potencia 10mW (10dB)
Tasa de transmisión 115,200 baudio

INCLINACIÓN y DESPLAZAMIENTO

Descripción
Rango de monitoreo +/- 180º
Resolución 0,1º
Sensibilidad 5%

ESPECIFICACIONES del GPS

Descripción
Sensibilidad

157dBm actualización

148dBm arranque en frío

Precisión

2,5m CEP

Velocidad 0,1m/sec

Suministros

Los registradores Shocklog 298 son suministrados por unidades.

Shocklog 298
